工業物理助力半導體行業發展

半導體回流焊爐氧分析應用 確保焊接的無氧環境

近期，智能手機的更新迭代無疑是市場焦點。前有蘋果與華為狹路相逢，后有iPhone 15 Pro系列首發新機一機難求。盡管發布會后蘋果的創意屢遭吐槽，但實際預售搶購時，熱度不增反減。

讓人遺憾的是，華為全新P50系列全部不支持5G網絡。而這，正是我國半導體科技被“卡脖子”的現象的體現。

目前，國內高科技日益發展，但始終被歐美等國家所「遏制」。以華為為例，為了防止華為搶先在5G領域站穩腳跟，在美國的要求下，臺積電等一些工廠已不在為華為提供封裝，導致華為麒麟芯片供應鏈斷裂。正是“芯片制造”環節，是我們當前受限于美國最嚴重的環節。

首先，技術難度高，單憑我國目前的科技力量很難實現復刻甚至超越；其次，資金和人才需求極大。在制造的過程中，光刻機就是最核心的設備，但我國目前的光刻機技術水平，還遠不能與巨頭ASML相抗衡，直接導致華為在打壓下舉步維艱。

以華為案例為例，中國仍依賴發達國家的多項關鍵核心技術和設備，就是“卡脖子”。

不過，在工業物理看來，針對高科技的壁壘現象，我們完全有信心和能力反制。但相對地，可能會需要一段相當長的時間和積淀來完成這一突破。為了擺脫半導體“卡脖子”現象，需要我們的技術與質控同步發展。

而工業物理，就可在半導體回流焊爐的工藝上，為您提供精確的在線微量氧分析，確保回流焊工藝中的無氧環境，讓我國自主生產的半導體芯片更優質，更可靠。

半導體行業回流焊爐工藝

首先，讓工業物理先帶您了解半導體行業回流焊爐工藝。回流焊爐，也稱回流爐，是電子科技工業SMT制程所需要的一種設備。

回流焊爐的主要作用是對貼裝好元件的線路板進行焊接，使元器件和線路板結合到一起。其工作過程是通過回流焊爐運輸軌道進行運輸，使貼在錫膏上的元器件經過回流焊爐內溫區的變化而固定在一起。

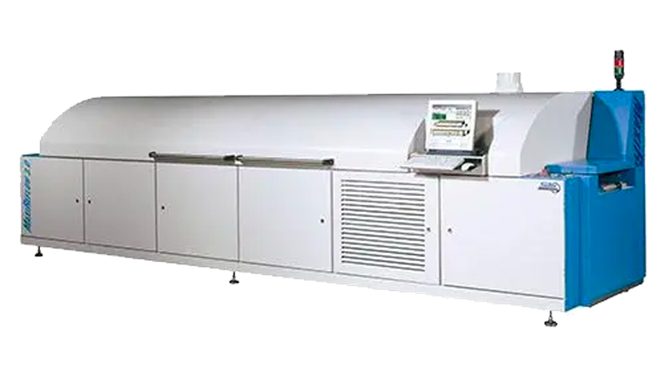

圖例 · 回流焊爐

在電子元器件貼片中，經常會用到回流焊技術，它也是將表面貼裝元件連接到印刷電路板（PCB）的常見形式。

貼裝好SMT元件的線路板經過回流焊爐導軌的運輸分別經過回流焊爐的預熱區、保溫區、焊接區、冷卻區，經過回流焊爐這四個溫區的作用后形成完整的焊接點。

而之所以對其命名為"回流焊"，是因為氣體（氮氣）在焊機內循環流動產生高溫達到焊接目的。

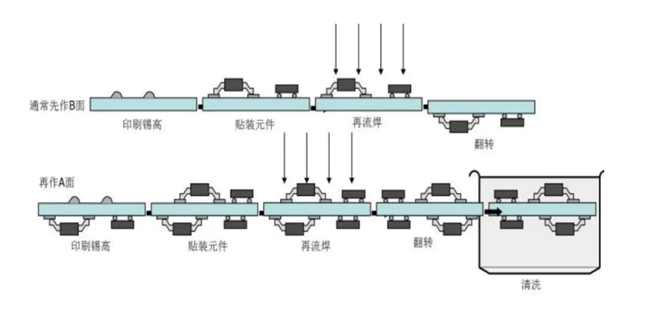

回流焊爐流程

在回流焊工藝中，預熱和焊接過程的無氧環境至關重要。工業產品，特別是電子元器件，對于氧氣、水汽、潮濕等因素非常敏感。

在回流焊過程中，如果焊爐內存在氧氣或空氣接觸，則焊接成品元件將受到致命威脅，導致元件氧化或虛焊，最終造成難以預估的經濟損失

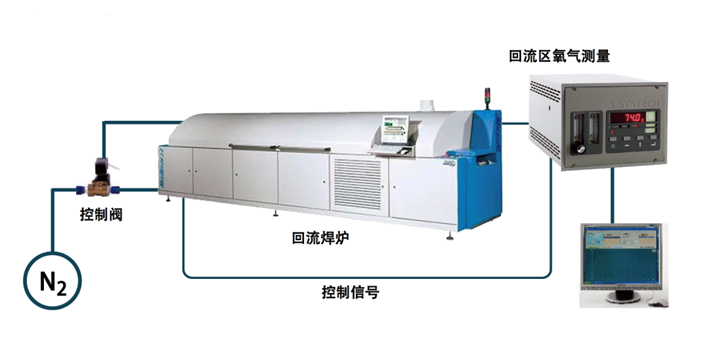

工業物理 · 半導體行業 回流焊爐在線氧分析應用

為了盡量減少焊接表面上的氧化，一些烘箱在氮氣（N2）覆蓋層下進行回流階段，以確保無氧環境。這一過程進一步減少了產品中的缺陷。

通過監測氧氣，可以控制氮氣的進料，以確保產品質量，并節省氣體消耗。

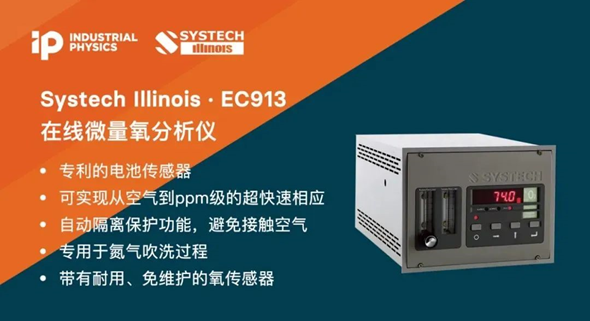

Systech Illinois EC913 氧分析儀

對于回流焊過程中的微量氧分析，工業物理為您提供 Systech Illinois 希仕代 EC913 系列電池氧分析儀，快速測量ppm級微量氧含量，并提供自動隔離保護功能，避免接觸空氣。

EC913氧分析儀采用*設計的 RACE? 電池傳感器，專用于監測多種工業氣體及氮氣吹掃中的微量氧。設備在監測惰性和易燃氣體時可實現從空氣到ppm級的超快速響應，同時提供充分的保護，防止ppm 級微量傳感器接觸空氣。

EC913 Nitrosave 節氮功能

同時，EC913氧分析儀可選回流焊爐Nitrosave節氮功能，可控制氮氣或沖洗氣體，降低氮氣成本，提高生產力，并優化質量控制。

EC913微量氧分析儀 配備*的RACE?電池傳感器

Systech Illinois 是長期以來公認的微量氧分析行業領導者。EC913 系列氧分析儀采用特殊 RACE?電池*設計，專用于監測多種工業氣體和大氣中的微量氧。

先進的儀器在監測惰性和易燃氣體時的ppm響應時間很快，即使在氧含量從%級變為ppm級時也是如此，同時提供充分的保護，防止ppm級微量傳感器接觸空氣。

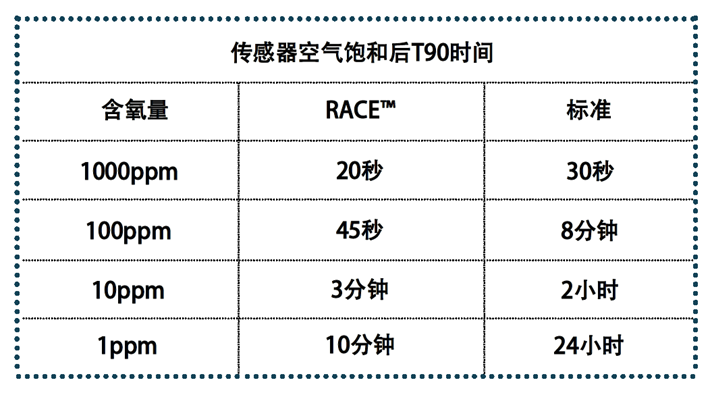

標準和RACE?傳感器從空氣到純氮的反應時間

RACE?電池是ppm級氧電化學測量技術的一項重大成果。Systech Illinois的*設計可防止傳感器被高濃度氧氣滲透消耗。

使用Turbopurge?技術，傳感器讀數在2分鐘能從環境空氣降至20ppm。該傳感器不受碳氫化合物或揮發性空氣的影響，非常適用于回流焊爐應用。

RACE?傳感器無需維護，只需要偶爾校準，無需監測或更換腐蝕性電解液。

在參數方面，EC913微量氧分析儀可謂專為半導體行業回流焊爐應用而生。設備屬電池微量氧分析儀，可確保設備快速測量惰性和易燃氣體混合物中的ppm級微量氧含量，具有避免接觸空氣的自動隔離保護功能。設備測試范圍為0.1ppm-30%，響應時間二分鐘內可從空氣到20ppm，20秒的時間從0.1ppm到空氣。

EC913氧傳感器耐用且免維護，專用于氮氣吹洗過程，并可選獨特的節氮功能（Nitrosave）。同時，設備有壁式、面板式或臺式機箱可選，并帶有超大自動切換量程顯示器，滿足不同電子廠商的需求。

選擇工業物理 助力半導體行業乘風破浪

半導體芯片行業是一套完整的科學體系，它涉及著各類基礎科學、材料科學等基礎知識，這一塊是我國尚缺失的。好在目前，國家已經投入大量資金發展各類建設，國內已在14納米以上級別的芯片已有突飛猛進的進步。

相信我國高科技通過一至二代人的努力會在技術上突破更多壁壘，成就更多比肩ASML光刻機、TI芯片、NXP芯片等新的國內高新企業。而在這期間，工業物理也將提供精密且高適的在線氧分析應用，確保技術與質量控制齊飛，助力突破我國當代高科技“卡脖子”的瓶頸。

工業物理旗下 Systech Illinois 希仕代品牌已為諸多半導體及電子行業用戶提供解決方案。希仕代品牌擁有30多年的經驗，其為眾多行業提供了分析解決方案。在我們英國和美國的制造工廠，我們為許多關鍵工藝氣體工業生產氣體分析儀。
